Paip sokongan (pipe
support) ialah sejenis alat yang direkabentuk untuk menahan berat sesuatu
batang paip,peralatan serta kandungan didalam paip merentasi sesuatu jarak.
Empat fungsi utama penyokong paip adalah untuk:
·
Memandu (Guide)
·
Menahan (Anchor)
·
Menyerap gegaran (Absorb)
·
Menyokong (Support)
Penyokong yang digunakan
ditempat yang mempunyai suhu rendah atau suhu tinggi mungkin mempunyai bahan
pembalut (Insulation).Keseluruhan rekabentuk penyokong paip adalah bergantung
kepada keadaan muatan serta cara operasi sesuatu sistem.
1.1 Pipe Support Detail Drawing.
Pipe Support Detail Drawing merupakan lukisan sokongan paip yang menerangkan
butiran seperti:
a.Jenis bahan (material) yang digunakan untuk membuat sokongan paip.
b.Kedudukan pemasangan paip sokongan yang
betul.
c.Keadah pemasangan washer,
U-Bolt dan I-rod yang betul berdasarkan kepada diameter paip yang
diberikan.
1.1.1 Template Isometric Drawing, support detail drawing and
isometric symbol drawing.
1.1.1.1 Template Isometric Drawing.
Template Isometric Drawing digunakan bagi memudahkan kerja-kerja
menghasilkan kerangka pipe support
berdasarkan support detail drawing.
1.1.1.2 Support Detail Drawing.
a. Support detail drawing adalah lukisan yang menerangkan saiz angle bar, plate bar yang
akan di potong, ditebuk dan dikimpal.
b. Ianya juga menetapkan kedudukan
pemasangan sokongan paip , aras paip, saiz detail U bolt dan I-rod dan
sebagainya.
1.1.1.3
Isometric symbol drawing.
Isometric
symbol drawing digunakan bagi memastikan paip
sokongan yang dibuat dan dipasang adalah sesuai dengan berat (max load (kg) fitting, pipe spool
mahupun valve.

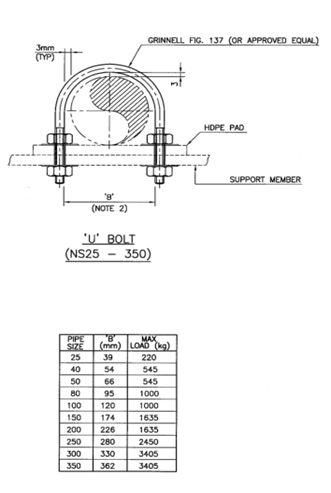

Rajah 1.1 (a): Contoh Drawing Details for Pipe Support standard
U-Bolt Guides
Rajah 1.1
(b): Contoh Drawing Details for Pipe Support standard spans and spacing
Rajah 1.1 (c): General Notes for Pipe Support
Rajah 1.1 (d): Contoh Drawing
Details for Pipe Support
1.2 Types of Pipe Support. (Jenis-jenis sokongan paip).
Pengenalan
Penyokong paip diperbuat dari pelbagai bahan
termasuk keluli struktur,keluli karbon,keluli tahan karat, aluminium dan besi
tempa.Kebanyakan penyokong paip adalah disalut untuk menahan dari hakisan. Diatara
kaedah melindung termasuk: Cat,zing,galvani atau kombinasi bahan bahan
tersebut.
1.2.1 PIPE GUIDE.
·
Pipe guide ialah sejenis perkakas
yang digunakan untuk mengawal laluan sesuatu jarak paip.Pipe Guide boleh digunakan bersama lain lain jenis penyokong paip
untuk mendapatkan lebih kebebasan.

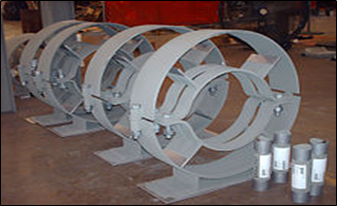

Rajah 1.2.1 (a): Hold down clam
Rajah 1.2.1 (b): Cylinder pipe guide on beam
to be continue...part 2
