pipe support (pipe anchor).



1.2.2 Pipe Anchor

Sejenis penyokong paip yang tegap yang boleh mengawal pergerakan dari semua tiga arah sudut. Ini biasanya adalah penahan yang dikimpal pada atau diikat dengan bolt dan nat pada keluli atau konkrit.

1.2.3 Shock absorber

Shock absorber menyerap tenaga yang gegaran mengejut dari dalam paip.

1.2.4 Insulated Pipe Support (Penyokong paip Bersalut).



Insulated pipe support (penyokong paip bersalut) merupakan bahagian yang menahan muatan dan mengurangkan pembentukan tenaga. Penyokong paip bersalaut boleh direka  samaada untuk menampung kombinasi muatan secara menegak, atau mendatar dalam keadaan suhu sejuk mahupun panas Dengan memasang bahan penyalut secukupnya akan menambah keberkesanan sistem paipan dengan menghindar suhu sejuk didalam paip mengalir keluar.

1.2.5 Hanging Support (Penyokong bergantung)

Hanging Support (Penyokong bergantung)  berfungsi sebagai menahan muatan tertentu , termasuk berat paip, komoditi (bahan yang mengalir dalam paip) flange, valve dan insulator.



1.2.6 Dummy Leg Supports

Dummy leg ialah satu potongan bahan besi keluli atau paip yang dikimpal pada siku untuk menyokong paip, ianya diletak atau diikat pada bahagian keluli berasingan. Saiz paip,ukuran panjang dan ketebalan sambungan paip yang digunakan bergantung pada beberapa factor seperti jumlah muatan,saiz paip yang disokong  dan sebagainya.



1.2.7 Pipe saddle

Pipe saddle digunakan supaya paip tidak bersentuhan secara terus dengan penyokong paip yang lain. Ini adalah bagi mengelakan paip utama tidak rosak atau berkarat dalam jangka masa yang lama. Contoh kes seperti ini adalah bahan paip duplex tidak boleh bersentuhan secara terus dengan pentokong yang diperbuat dari Carbon steel.

1.2.8 Guide, Shoe & Saddle

Penyokong ini digunakan apabila terdapat masalah pergerakan thermal (yang disebabkan oleh perubahan suhu) pada paip.

1.3. Clamp pipe support



Clamp pipe support merupakan plat logam yang diband untuk mengikat dan menyokong sambungan paip yang panjang. Clamp pipe support digunakan bagi memastikan penyambungan dua atau lebih sambungan paip berada di dalam keadaan selari.



1.4 Pipe Support Template.

Pipe support template diwujudkan bagi memudahkan kerja-kerja bagi menghasilkan pipe support.



1.4.1 Bolting Template

Bolting Template dihasilkan bagi memudahkan kerja menebuk lubang berdasarkan drawing details yang disediakan oleh pihak contractor/client projek:

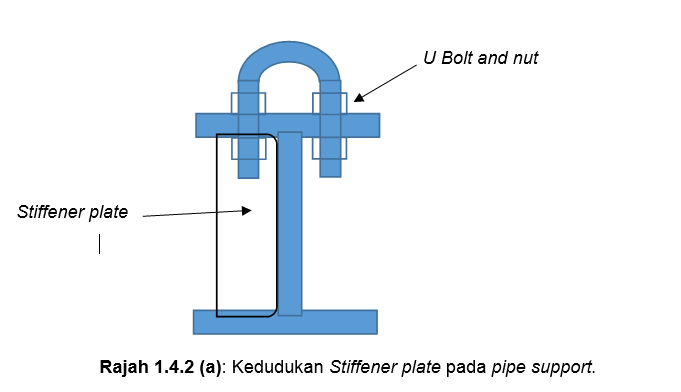

1.4.2 Stiffener Template.

Pengenalan Kepada Stiffener.

Stiffener berfungsi bagi untuk menyokong beban bagi mengelakkan buckling (kelengkungan) pada beam ataupun tiang (column). Stiffeners kebiasaanya dibuat menggunakan plate.

1.5 SPESIFIKASI BAHAN BAGI SOKONGAN PAIP (PIPE SUPPORT MATERIAL SPECIFICATION.)

a.     Sokongan paip (pipe support) mestilah direka mengikut kehendak kod ASME  B31.3.Di mana kod yang berkaitan adalah seperti di bawah:



i.  ASME B31.3      Process Piping

ii. ASME sec. IX    Rules for construction of pressure vessels

iii. ASTM                American Society for Testing and Materials

iv. AWS                 American Welding Society



Unit Matrik (Kg, mm, Kg.m, Kg/cm2) mestilah digunakan mengawal beban paip sokongan.



b.     Paip hendaklah disokong oleh paip sokongan (pipe support), anchor ataupun guided bagi mengelakkan pesongan laluan aliran paip, getaran pada paip dan beban peralatan yang disambung dengan paip.

c.    Lokasi sokongan paip dan nombor pengenalan hendaklah ditandakan pada lukisan isometrik paip seperti berikut:



      i.        Garisan keluli karbon, NPS 2 " dan lebih besar, ditandakan pada Lukisan Isometrik.



     ii.        Garisan keluli tahan karat dan keluli aloi, NPS 1.1 / 2 "dan lebih besar, ditandakan pada Lukisan Isometrik.



    iii.        Garisan keluli karbon, NPS 1.1 / 2 "dan lebih kecil, ditandakan pada Lukisan Isomatrik.



   iv.        Garisan keluli tahan karat dan keluli aloi, NPS 1 " dan lebih kecil, ditandakan pada Lukisan Isomatrik.



    v.        Semua garisan 1-1 / 2 " dan lebih kecil hendaklah disokong oleh kesesuaian kawasan lapangan.



**Sokongan paip tidak boleh ditambah atau dihapuskan tanpa izin jurutera analisis tekanan.

Rajah 1.5 (a): Kedudukan pemasangan detail pipe support
