PENYEDIAAN LUKISAN KERJA (SHOP DRAWING) PART1

1. PENYEDIAAN LUKISAN KERJA  (SHOP DRAWING)

1.1. Pendahuluan

Istilah "shop drawing" merujuk dengan gambar, gambar rajah, ilustrasi, jadual, catalog, pemasangan pengeluar,  risalah, dan data yang lain atau maklumat yang khusus disediakan atau dipasang oleh kontraktor dan diserahkan oleh kontraktor untuk menggambarkan beberapa sebahagian daripada kerja-kerja projek. Shop drawing biasanya disediakan oleh draughtmen atau designer dan biasanya diperlukan untuk bidang fabrikasi seperti paip, struktur pelantar dan bidang awam (sivil).

2. KAEDAH SHOP DRAWING

Objektif utama lukisan kedai (shop drawing) adalah untuk menghapuskan (atau mengurangkan) perubahan pada kerja fabrikasi paip atau (piping spool). Seorang sahaja tidak boleh diharapkan untuk memeriksa SEMUA shop drawing  dalam satu masa. Jadi, anda mesti menggunakan masa anda dengan bijak. Anda mesti mempunyai pelan. Anda juga perlu berbincang dengan penyelia paip dalam bidang itu dan meminta pandangan dia mengenai beberapa kesilapan biasa yang menyebabkan mereka menghadapi masalah semasa pemasangan dan fabrikasi paip.

A)  Pertama, susun lukisan kedai dengan bilangan baris dan "kumpulan yang kos" iaitu: berasingan oleh bahan, jadual dinding dan saiz talian. Tujuannya ialah ia akan membolehkan anda untuk menumpukan usaha anda pada paip kos yang tinggi. Umumnya, paip yang paling mahal ialah diameter besar, berat keluli karbon dinding, mana-mana bahan-bahan aloi dan apa-apa bahan yang memerlukan jawatan-weld-haba rawatan (PWHT).

B) Seterusnya, kaji lukisan kili (spool drawing) untuk setiap baris pertama bagi kesinambungan.

C) Seterusnya, semak lukisan terhadap lukisan kejuruteraan untuk konfigurasi. Dengan ini saya maksudkan tidak garis bertukar bila, di mana dan dalam arah yang betul untuk dipadankan dengan reka bentuk? Jika tidak maka ini akan memerlukan perubahan di bengkel kerja fabrikasi paip. Walau bagaimanapun, apa-apa kesilapan boleh menyebabkan kelewatan kepada jadual yang menambah kos untuk projek.

D) Seterusnya, kaji bahan yang digunakan terhadap spesifikasi baris paip (piping line) untuk bahan yang diperlukan. Jika bengkel fabrikasi paip yang digunakan bahan yang salah, BERHENTI. Piping spool perlu di fabrikasi semula.

E) Seterusnya, kaji lukisan kedai (shop drawing) terhadap reka bentuk untuk mencari tempat di mana dimensi lukisan yang salah dalam konfigurasi yang akan dikimpal.

F) Seterusnya, cari mana-mana tempat di mana terdapat keperluan untuk atau kemungkinan untuk putaran bolt-lubang.

3. GENERAL ARRANGEMENT (GA) DRAWINGS FOR PIPING

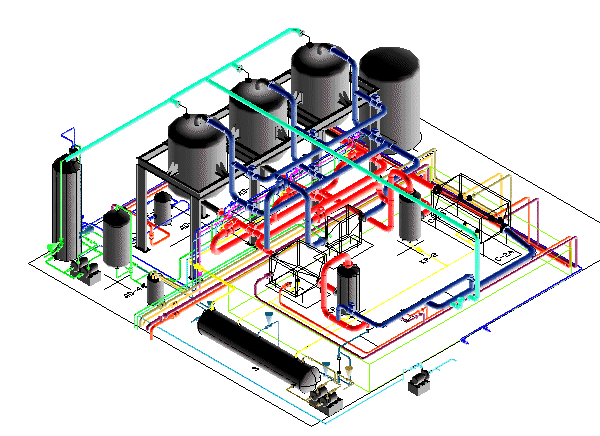

3.1. General Arrangement (GA) sistem paip dan peralatan dibangunkan oleh pereka paip. Lukisan ini menunjukkan lokasi peralatan utama di loji. Perkara-perkara utama paip, injap, dan kelengkapan juga ditunjukkan . Selalunya paip ditunjukkan menggunakan pandangan atas. Kadang-kadang pandangan sisi rak paip juga dibentangkan pada lukisan GA.

3.2. General Arrangement (GA) juga dibangunkan untuk peralatan tertentu. lukisan menunjukan  dimensi utama peralatan yang menggunakan pemandangan 2D,  pandangan pelan, pandangan sisi dan kadang-kadang pandangan hadapan. Semua muncung ( ‘nozzle’) untuk peralatan berkenaan ditandakan.

3.3. Bagi sesuatu projek kejuruteraan, lukisan lokasi peralatan disediakan pada peringkat cadangan oleh pereka paip. Pada memulakan kerja projek, lukisan-lukisan ini digunakan sebagai asas  bagi pembangunan susun atur perpaipan. Bergantung kepada kemungkinan susunan susun atur paip, lokasi peralatan sering disemak semula dan dikemas kini. Perubahan lokasi peralatan kadang-kadang boleh besar untuk mempunyai susunan paip yang dikehendaki.

Oleh itu, paip perkiraan susun atur dan pembangunan paip perkiraan umum atau lukisan GA adalah bergantung kepada sumber rujukan yang dibangunkan sebelum kerja susunan paip dan pengubahsuaian yang diperlukan untuk rujukan mereka untuk membolehkan perkiraan susun atur paip yang dikehendaki.

3.4. General Arrangement (GA) juga menunjukkan pemandangan keseluruhan peralatan dan menyediakan semua maklumat untuk  lukisan penghantaran, susun atur dan pemasangan. Lukisan mengandungi senarai susunan lukisan. Lukisan termasuk dimensi keseluruhan, butiran pemasangan, berat keseluruhan / jisim, berat spara sistem , dan butir-butir bekalan perkhidmatan.

lukisan ini juga termasuk rujukan kepada dokumen reka bentuk. Lukisan ini sering juga digunakan untuk mengenal pasti nombor kontrak dalaman dan luaran. Satu contoh susunan lukisan umum biasa adalah sistem roller conveyor terdiri daripada beberapa sistem penghantar dengan pemacu pengawal yang bebas.Lukisan pemasangan terpisah dilukis dan  dikenal pasti dengan garisan penunjuk  belon  termasuk susunan nombor rujukan yang menghubungkan senarai lukisan umum tersebut.

4. Gambar Rajah Aliran Proses (PFD) yang menunjukkan susunan peralatan dan bahan-bahan yang mengalir melalui garisan. Paip dan Instrumentasi Rajah (P & ID) menunjukkan susunan semua peralatan dan instrumentasi. P & ID juga menunjukkan semua ciri-ciri komputer. PFD dan P & ID tidak menunjukkan bagaimana peralatan kelihatan dalam ruang 3D di mana anda perlu menggunakan lukisan isometrik untuk menyiapkannya.  Apabila  simbol dan piawaian diletakkan di tempat yang  terbaik untuk dilhat sebagai  tempat yang pelan yang anda rancang.

* Menjana 3-D susun atur loji lukisan menunjukkan butir-butir reka bentuk

  struktur & peralatan proses

* Pemilihan bahan paip, proses pengesanan bahan dan kajian.

* Laluan paip & modul reka bentuk  menggunakan P & ID.

* GA lukisan, 3-D laluan paip yang dihasilkan pada Plant Model.

* Pengesanan ujian dilakukan ke atas model untuk sebarang

   pertindihan di laluan paip.

* Lukisan sometrik merangkumi semua panjang paip dan semua datum perlu

   mengenal pasti lokasi paip  ini di mana ia akan dipasang.

* Isometrik adalah lukisan pembuatan paip dan termasuk senarai bahagian

   mengenal pasti semua bahagian komponen paip dengan terperinci.

1. Peralatan Lukisan Aturan Umum

1.1. Perisian Plant 3D adalah untuk melukis susunan umum untuk memastikan produk yang berkualiti dengan tanpa gangguan. Menggunakan “Clash Detection” iaitu alat dalam perisian pemodelan membantu untuk memastikan bahawa kita tidak mempunyai apa-apa perlanggaran antara komponen manakala menyediakan Walkthrough maya realistik. Setiap set General Arrangement (GA)   termasuk (mengikut kesesuaian) pandangan pelan, pandangan pelan  pemandangan ketinggian setiap sisi, pandangan keratan dengan secukupnya untuk memaparkan semua peralatan berkaitan, dan satu atau lebih pandangan isometrik untuk memberikan pandangan perspektif yang realistik . Ini memberi persepsi yang lebih jelas  produk akhir yang dihasilkan. Selain itu, semua peralatan, instrumentasi, kawalan, dan nombor garisan ditandakan sepadan dengan lukisan P & ID dan lukisan paip isometrik  untuk memudahkan rujukan  keseluruhan set lukisan. Untuk memastikan pendimensian yang tepat kita membuat banyak menggunakan teknik pendimensian paling maju AutoCAD dengan menggunakan dimensi bersekutu.

2. Peralatan, Injap, Instrumen dan Senarai paip

2.1. Plant  3D

Mengenai projek-projek besar, pelbagai dokumentasi yang mesti dijana dan diuruskan bagi pelaksanaan kualiti boleh menjadi sukar untuk dikalkan. Gambar yang dihasilkan untuk menempatkan maklumat projek boleh dihasilkan oleh sistem pintar  Plan 3D. Ini memberikan  akses berpusat untuk Senarai Peralatan, Injap, Instrumen dan paip. Laporan dinamik membolehkan kita untuk menapis senarai ini berdasarkan pakej, kawasan, perkhidmatan, dan lain-lain, yang menyediakan akses dengan cepat.

2.2. AutoCAD P&ID User Interface (UI)

Sebelum anda mula merangka lukisan pada Autocad P&ID. Autocad P&ID menyediakan kelebihan  user interface ribbon terbaru kepada fungsi-fungsi yang baru bagi setiap perisian autodesk. User interface digunakan dalam banyak produk -produk Autodesk. Adalah penting bagi  pelajar untuk menguasai bagi memudahkan pemahaman fungsi Autodesk tambahan dari masa ke semasa.

2.3. Paparan kerja utama (Your Work Screen)

Terdapat empat komponen utama perlu difahami dalam paparan kerja utama AutoCAD P&ID:

                                       Rajah : Paparan kerja utama

1.Ribbon

2.Project Manager

3.Command Line

4.Tool Palettes

Apabila anda membuka AutoCAD P&ID untuk kali pertama, paparan pertama yang  akan dipaparkan adalah  tool help. Didalam paparan utama terdapat beberapa pilihan yang boleh dicapai bagi merujuk lukisan projek baru atau kerja yang sedia ada. Ruang kerja bagi ribbon and tool palettes adalah arahan kerja piawai dalam susunan yang tersusun mengikut arahan asas juga berfungsi untuk mempermudahkan  kerja-kerja lukisan dilaksanakan. Manakala bagi project manager  dan command line adalah senarai paparan kerja dan arahan kerja yang dilakukan untuk mendapatkan setting jenis lukisan.

#Bersambung
